Decodifica e trasmissione integrate

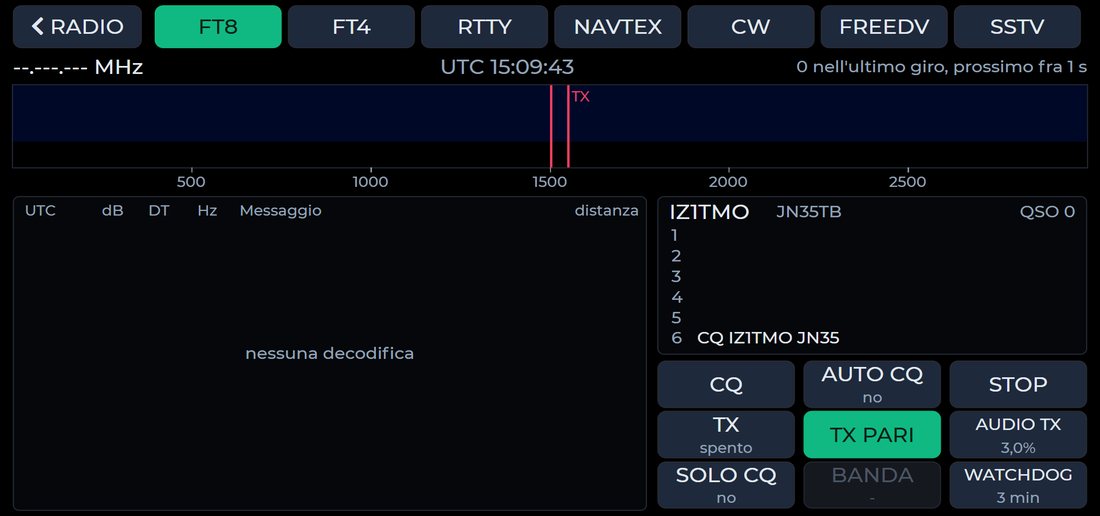

QSO FT8 e FT4 completi, con CQ automatico e registro ADIF. Le immagini SSTV si ricevono e si inviano con sfondi personalizzati.
FT8FT4RTTYNAVTEXCWFreeDVRADESSTV
Remotizzazione e servizi per stazioni HF
Il tuo QTH, ovunque tu sia.
Un Raspberry accanto alla radio la mette in rete. Da lì la comandi, la ascolti e trasmetti dal PC, dal telefono o dal pannello touch da 7 pollici, in casa o dall'altra parte del mondo. Nato sullo Yaesu FTDX101, si adatta a ogni radio con controllo CAT.
14.074.000MHz
USB-D
FT8
UTC --:--:--
3modi per comandarla: PC, telefono, pannello
8modi digitali integrati, senza programmi esterni
16bande di equalizzatore per la voce in trasmissione
12bande, dai 160 ai 6 metri, nella propagazione
Come funziona
Un cavo USB alla radio. Tutto il resto viaggia in rete.
Il ponte parla con la radio attraverso il suo controllo CAT e la scheda audio integrata. Pannello, PC e telefono si collegano al ponte, in casa con il WiFi e da fuori con la VPN.
PASSO 1
Si collega una volta
Cavo USB tra radio e Raspberry, alimentazione, rete. Indirizzo, audio e password si impostano dalla pagina web del ponte, senza terminale.
PASSO 2
Si apre l'app
Su PC, telefono o pannello: frequenza, modo, filtri, S-meter, potenza e trasmissione rispondono come sul frontale della radio.
PASSO 3
Si aggiorna da solo
Quando il ponte riceve una versione nuova, app per PC e telefono si aggiornano da sole all'apertura. Niente negozi, niente file da copiare.
I componenti
Quattro pezzi, un'unica stazione.
Il ponte è il centro. Chiavetta SDR, app e pannello si aggiungono secondo come operi.
Tav. 1 · Il ponteRaspberry Pi 4 · 85 × 56 mm
Il ponte
Il cervello accanto alla radio
Un Raspberry Pi con il programma del ponte installato da un unico pacchetto. Legge e comanda la radio, porta l'audio nei due sensi, decodifica i modi digitali e tiene il registro dei collegamenti. Si configura e si aggiorna da una pagina web, anche da chi non ha mai aperto un terminale.
- Controllo CAT completo: frequenza, modo, filtri, potenza, S-meter, trasmissione
- Audio bidirezionale in rete, con equalizzatore e noise gate in trasmissione
- Porta CAT di rete per i programmi di log, come Log4OM
- VPN integrata: WireGuard, oppure Tailscale dietro le reti senza IP pubblico
- Porta con sé le app aggiornate per PC e telefono
Tav. 2 · La chiavetta SDRsull'uscita IF della radio
La chiavetta SDR
La banda intera, sotto gli occhi
Una chiavetta SDR collegata all'uscita IF della radio disegna la cascata di una porzione larga della banda attorno alla frequenza di ascolto. Si vedono i segnali prima di sintonizzarli e si salta sul punto giusto con un tocco. La radio resta il ricevitore principale: la chiavetta guarda soltanto.
- Ampiezza cascata
- fino a 200 kHz
- Collegamento
- USB al ponte
- Ingresso
- IF OUT della radio
App per PC e telefono
La stazione in tasca, uguale ovunque

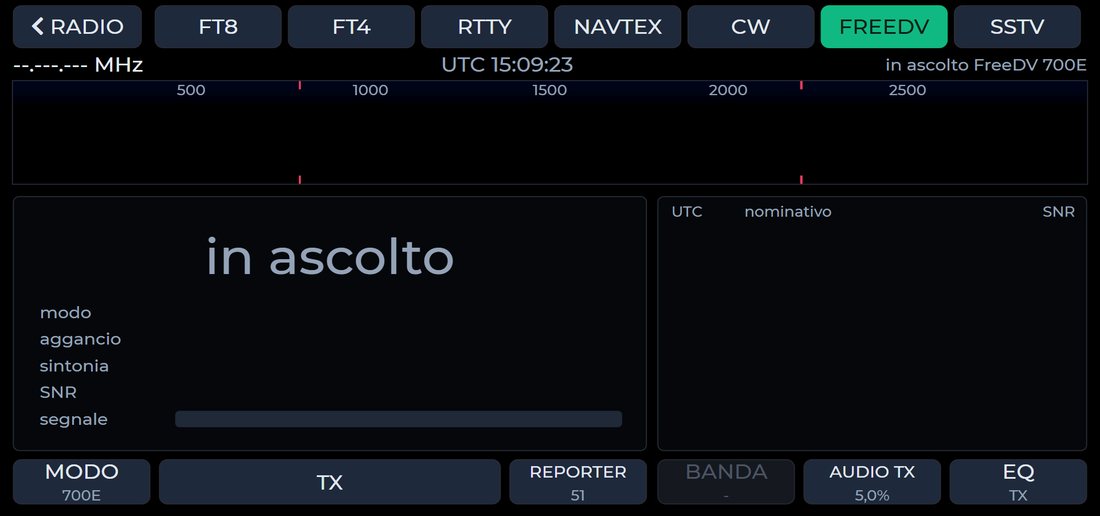

La stessa app per Windows e per Android, con le schede Radio, Digitali, Spot e Propagazione, più quelle degli accessori collegati. Sul telefono l'ascolto continua anche a schermo spento. Le decodifiche girano dentro l'app, con lo stesso motore del pannello.
- Comandi della radio con S-meter, filtri, potenza e PTT
- FT8, FT4, RTTY, NAVTEX, CW, FreeDV e SSTV integrati
- Spot del DX cluster con un tocco per andare in frequenza
- Accessori di stazione, come il rotore, quando sono collegati
- Aggiornamento automatico dal ponte, all'apertura
Il pannello da 7 pollici
Un frontale dedicato, sulla scrivania
Uno schermo touch da 7 pollici con processore ESP32-P4, pensato per stare acceso accanto al microfono. Funziona da solo, senza PC: si collega al ponte in WiFi e mostra radio, cascata, decodifiche, propagazione e gli accessori collegati. Si aggiorna in WiFi.
- Schermo
- 7" touch
- Processore
- ESP32-P4
- Collegamento
- WiFi al ponte
Funzioni
Tutto quello che fai in stazione, da remoto.
Fonia, modi digitali, propagazione e spot nello stesso sistema. Niente programmi da installare a parte, niente cavi audio virtuali.
Equalizzatore a 16 bande e noise gate

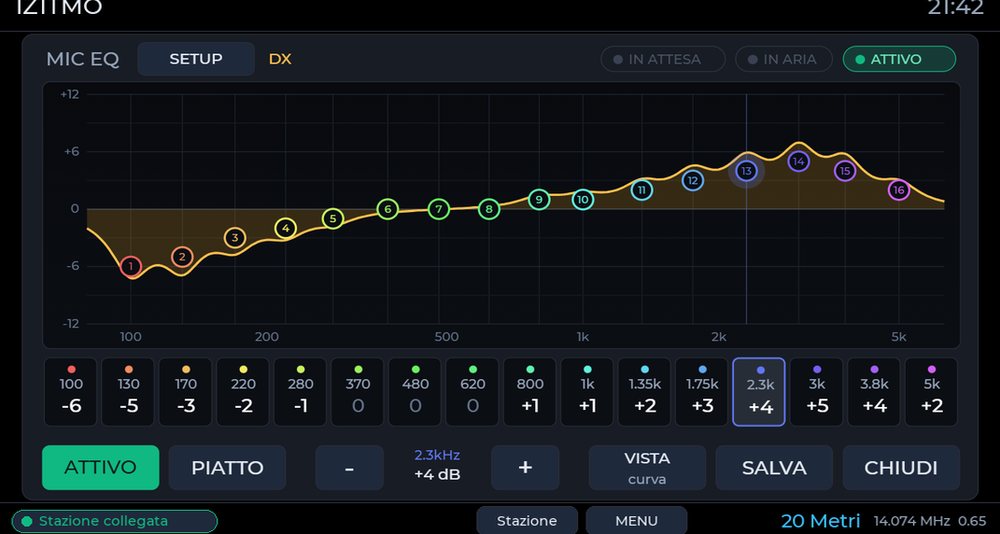

Curva della voce da 100 Hz a 5 kHz, ±12 dB per banda, con setup salvati come «DX» o «Contest». Il noise gate toglie il rumore di fondo tra le parole.
MIC EQ±12 dBNOISE GATESETUP
Quali bande sono aperte, e verso dove

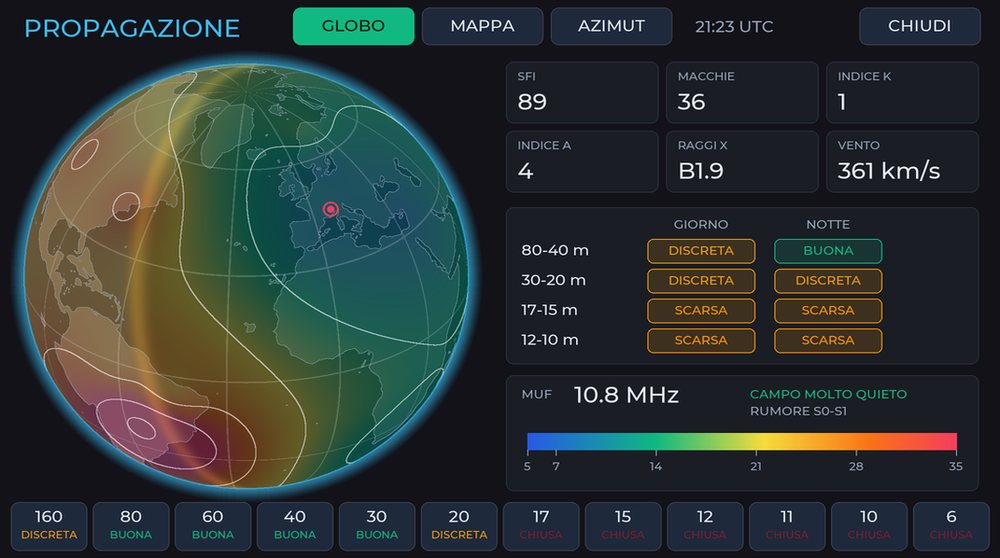

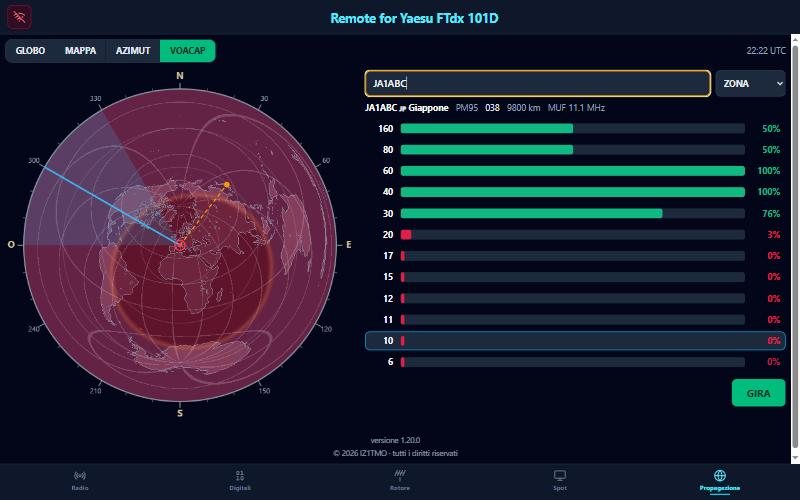

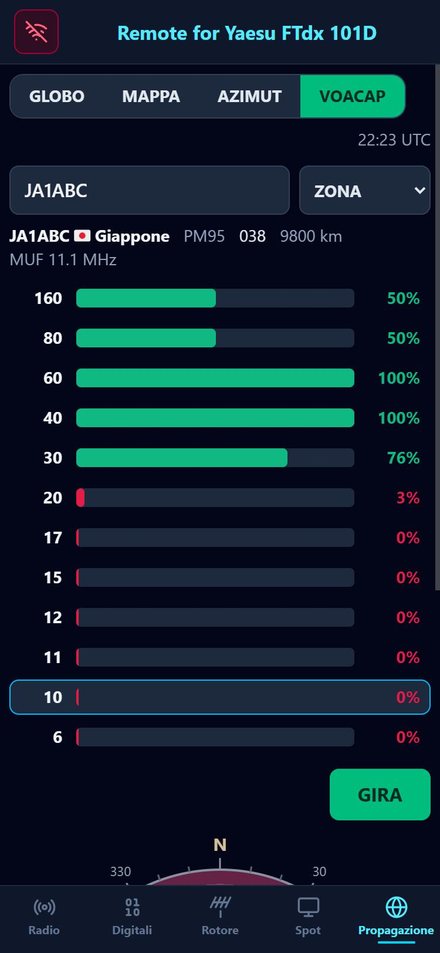

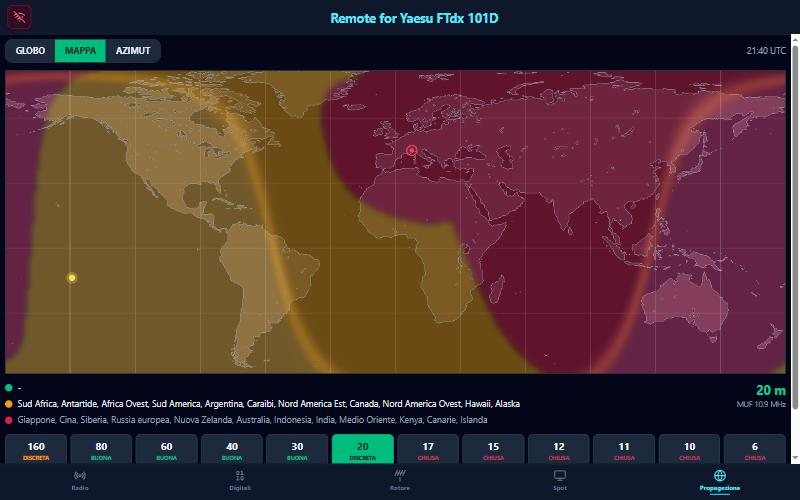

MUF dalle ionosonde e indici solari in tempo reale, su globo, mappa e azimut. VOACAP dà la probabilità di collegamento banda per banda.
160DISCR.
80BUONA
60BUONA
40BUONA
30BUONA
20DISCR.
17CHIUSA
15CHIUSA
12CHIUSA
11CHIUSA
10CHIUSA
6CHIUSA
Il ponte lavora anche quando non ci sei
Registro dei QSO, porta CAT per i programmi di log, accesso da fuori con WireGuard o Tailscale, aggiornamenti di app e pannello distribuiti dal ponte stesso.
ADIFCAT IN RETEVPNAGGIORNAMENTI
Cascata e spot
La cascata della chiavetta SDR mostra la banda; gli spot del DX cluster e del FreeDV Reporter dicono chi c'è in aria. Un tocco e la radio va in frequenza.
CASCATA 200 kHzDX CLUSTERFREEDV REPORTER
Pensato per stare acceso
Password sul ponte, accesso da fuori solo in VPN, tempo massimo di trasmissione nei modi digitali. Gli aggiornamenti delle app sono firmati e vengono verificati prima dell'uso.
PASSWORDVPNWATCHDOG TXFIRMA
Integrazioni
Il cuore è la radio da remoto. Il resto si aggiunge.
Per lavorare da remoto bastano la radio e il ponte. Con l'hardware adeguato si integra tutto: rotore, commutatore d'antenne, amplificatore, accordatore, accensione a distanza, strumenti e sensori. Ogni accessorio compare nelle app e sul pannello solo quando c'è.
Rotore
Con una centralina dedicata: bussola, direzione attuale e richiesta, e il tasto GIRA verso la stazione scelta dalla propagazione o da uno spot.
Commutatore d'antenne
Un commutatore a relè comandato in rete: l'antenna giusta per ogni banda, scelta dallo schermo.
Amplificatore e accordatore
Dove l'apparato ha un'interfaccia di controllo, accensione, stato e allarmi arrivano nella stessa app della radio.
Accensione a distanza
Prese e relè comandati in rete per accendere e spegnere la stazione, e lasciarla spenta quando non serve.
Wattmetro e ROS
Potenza diretta, riflessa e ROS letti da uno strumento in linea, per sapere cosa esce davvero verso l'antenna.
Meteo e sensori
Vento, temperatura e altri sensori della stazione: per decidere se girare l'antenna o spegnere tutto.
Utilizzi
Una sola stazione, molti modi di usarla.
Casa · campagna
Antenne dove c'è spazio, operatore dove vive
La radio sta nella casa di campagna o in montagna, con le antenne giuste. Tu operi dalla città, dal PC o dal pannello.
Condominio
Niente antenne sul tetto, niente QRM
Dove le antenne non si possono montare, o il rumore urbano copre tutto, la stazione lavora altrove e tu la ascolti pulita.
Viaggio · lavoro
La tua radio, dal telefono
In pausa pranzo o in vacanza: un QSO in fonia o un giro di FT8 dalla stessa stazione di casa, con il tuo nominativo.
Radio club
Una stazione per tutto il gruppo
Pannello in sede, app per i soci. La propagazione, gli spot e il registro sono gli stessi per tutti.
Compatibilità
Nato per lo Yaesu FTDX101. Pronto per le altre.
Il sistema è stato sviluppato e collaudato in stazione sul FTDX101. Il dialogo con la radio passa dal controllo CAT, quindi si adatta a ogni ricetrasmettitore che lo prevede, di qualsiasi marca e generazione.
Yaesu
CAT testuale · USB
- FTDX101D / MPCollaudato
- FTDX10Compatibile
- FT-710Compatibile
- FT-2000Compatibile
- FTDX3000Compatibile
- FTDX5000Compatibile
- FTDX9000Compatibile
Icom
CI-V · nuova e vecchia generazione
- IC-7300 · IC-7610Profilo CI-V
- IC-705 · IC-9700Profilo CI-V
- IC-7851 · IC-7850Profilo CI-V
- IC-7100 · IC-7600Profilo CI-V
- IC-756PRO · IC-746Profilo CI-V
Kenwood
CAT testuale · USB o seriale
- TS-890S · TS-990SProfilo CAT
- TS-590S · TS-590SGProfilo CAT
- TS-2000 · TS-480Profilo CAT
- TS-850SProfilo CAT
Collaudato: provato in stazione in ogni funzione. Compatibile: stessa famiglia di comandi CAT del FTDX101. Profilo: la radio si collega con un profilo di comandi dedicato al suo protocollo. Vale per ogni modello in cui il costruttore prevede il controllo CAT; le funzioni disponibili dipendono da quelle della radio.
Specifiche tecniche
Scheda tecnica.
| Hardware del ponte | Raspberry Pi 4 consigliato; qualunque Raspberry Pi con Node.js 18 o superiore |
|---|---|
| Sistema | Raspberry Pi OS Lite, 32 o 64 bit |
| Installazione | Un unico pacchetto .deb; aggiornamento dalla pagina web del ponte |
| Collegamento radio | USB: controllo CAT e scheda audio integrata della radio |
| Porte di rete | 8080 app e pagina del ponte · 8081 CAT per programmi di log |
| Accesso da fuori casa | WireGuard oppure Tailscale, anche dietro reti senza IP pubblico |
| Cascata SDR | Chiavetta RTL-SDR sull'uscita IF, fino a 200 kHz |
| Modi digitali | FT8, FT4, RTTY, NAVTEX, CW, FreeDV e RADE, SSTV; ricezione C4FM e D-STAR |
| Audio in trasmissione | Equalizzatore 16 bande 100 Hz – 5 kHz, ±12 dB; noise gate |
| Registro | QSO in formato ADIF |
| App | Windows 10 e 11 · Android 7 e successivi |
| Pannello | ESP32-P4, schermo touch 7", WiFi, aggiornamento senza cavi |
Schermate
Come si presenta.
Contatti
Raccontaci la tua stazione.
Dicci quale radio usi e come vorresti operare: ti rispondiamo con la configurazione adatta e i tempi.
- Progetto
- IZ1TMO
- Sviluppato in
- Italia
I contatti diretti arrivano a breve.
